Bahay > Mga produkto > Mga Konektor ng Microduct > Tuwid na Microduct Connector > Zinc Alloy Straight Microduct Connector
Paglalarawan ng Produkto

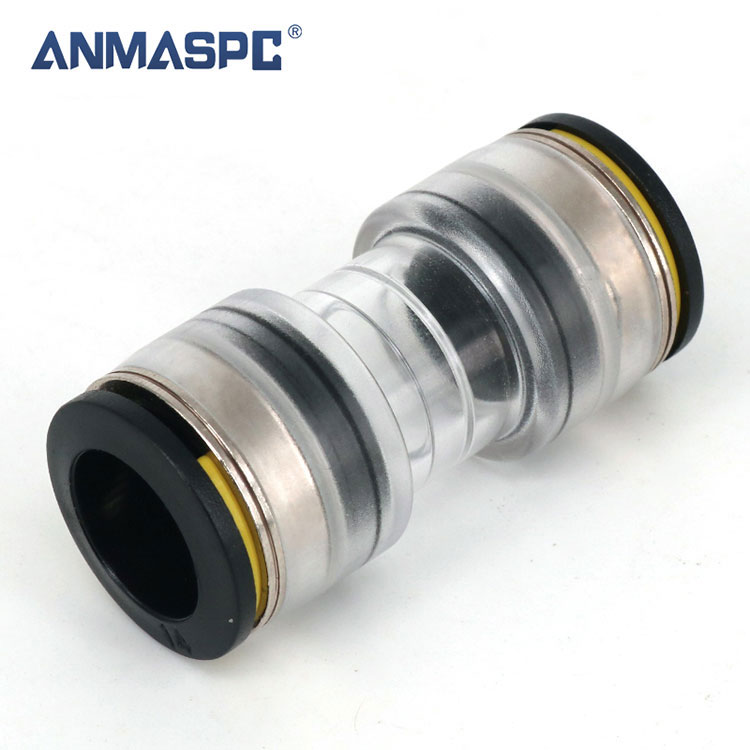

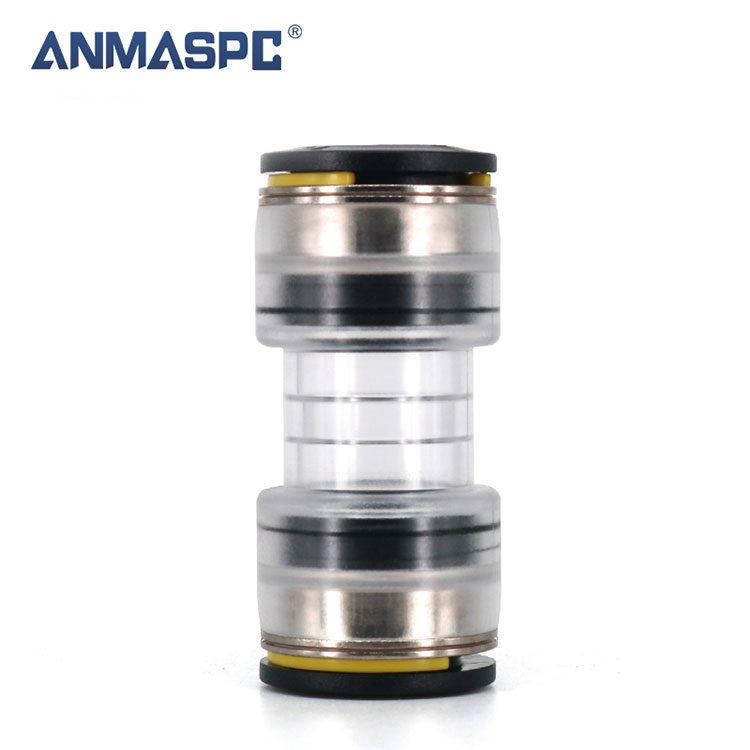

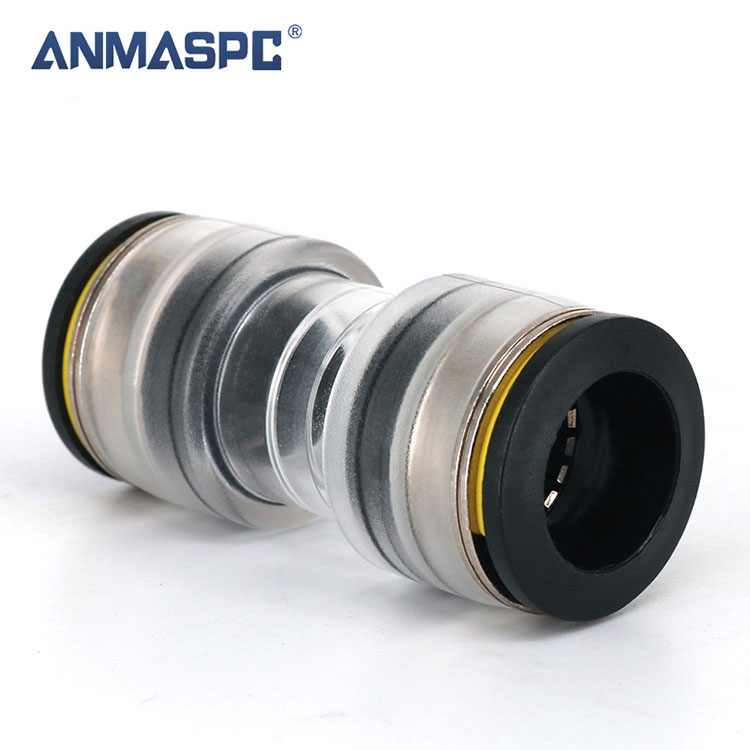

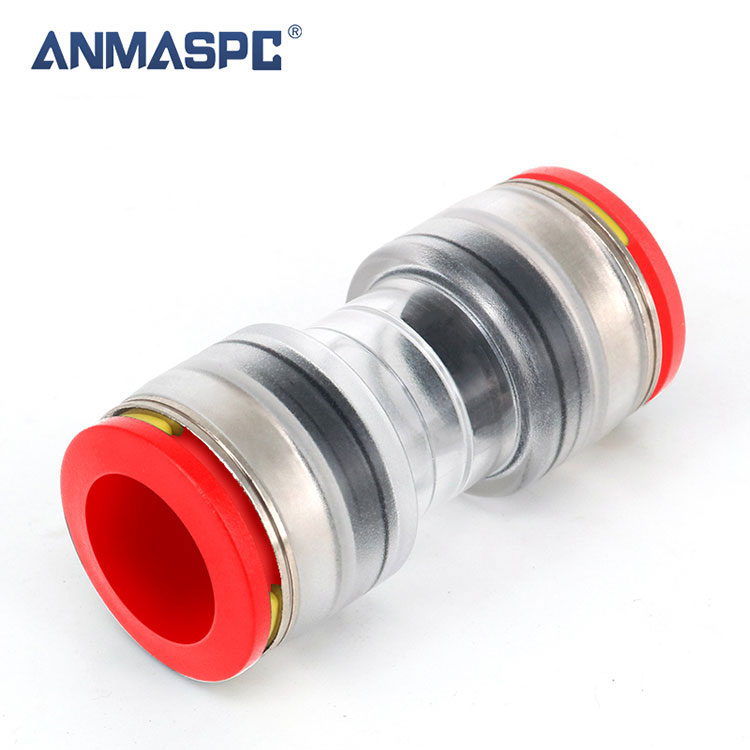

Zinc Alloy Straight Microduct Connector Accessories
Microduct Straight connectors, na ginagarantiyahan ang mahusay na pagganap. Pinapayagan ng transparent na katawan ang pag-verify ng posisyon ng mga micro-duct sa loob. Ang mga clip na pangkaligtasan, maliwanag na tamper, ay paunang naka-install. Sinubok at sumunod sa EN 50411-2-8.
PANGUNAHING TAMPOK:
① Kasama ang mga safety clip
② Push-fit na teknolohiya
③ Presyur sa Pagtatrabaho: max. 25 bar
Paglalarawan
|
|
Mga bahagi | ||||
| 1 | Collet | POM | ||||
| 2 | Pag-lock ng Clip | POM | ||||
| 3 | Cartridge | ZINK ALLOY | ||||
| 4 | Lock Claw | SUS301/304 | ||||
| 5 | Ring ng suporta | POM | ||||
| 6 | Seal Ring | TEP | ||||
| 7 | Katawan | PC2807 | ||||
| Fit Tube | ||||||
| Materyal ng tubo | HDPE.PE.Nylon.Polyurethane | |||||
| Panlabas na diameter ng tubo | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
| Teknikal na Parameter | ||||||
| Paggawa gamit ang mga likido | Hangin | |||||
| Ang higpit | 0.15~0.8MPa Walang Leak | |||||
| Pull fest | 400N | |||||
| Presyon ng patunay | 2.5MPa | |||||
| Saklaw ng presyon ng pagpapatakbo | 0~1.6MPa | |||||
| Temperatura sa paligid at temperatura ng likido | -40~60 ℃ | |||||
| Temperatura ng Pag-install | -10℃C/+50℃ | |||||
| Inirerekomendang Temperatura ng Pagbuga | -15℃/+35℃ | |||||
| Degree ng proteksyon | IP68 | |||||
| Grade na lumalaban sa UV | F1 | |||||
| Puwersa ng pagpapasok | 50N max(5kg) | |||||
| Haba ng buhay: | 25 taon | |||||
| Mga pamantayan: | EN 50411-2-8 | |||||
Mga Pagtutukoy at Dimensyon
| ANMASPC Code | Pipe OD/ID | Pipe OD/ID | Tapered hole |
| TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
| TPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
| TPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
| TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
| TPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
| TPU6/4 | 6/4 | 6/4 | 4 |
| TPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
| TPU7/4 | 7/4 | 7/4 | 4 |
| TPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
| TPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
| TPU8/6 | 8/6 | 8/6 | 6 |
| TPU10/6 | 10/6 | 10/6 | 6 |
| TPU10/8 | 10/8 | 10/8 | 8 |
| TPU12/8 | 12/8 | 12/8 | 8 |
| TPU12/10 | 12/10 | 12/10 | 10 |
| TPU14/10 | 14/10 | 14/10 | 10 |
| TPU14/12 | 14/12 | 14/12 | 12 |
| TPU16/12 | 16/12 | 16/12 | 12 |
| TPU16/13 | 16/13 | 16/13 | 13 |
| TPU16/14 | 16/14 | 16/14 | 14 |
Pangkalahatang Mga Dimensyon
|
||||||
| Modelo | A | B | C | D | E | F |
| TPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
| TPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
| TPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
| TPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
| TPU07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5.5/4/3.5 |
| TPU08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
| TPU10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
| TPU12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
| TPU14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
| TPU16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
